လျှပ်စစ်စွမ်းအင်သိုလှောင်မှုစနစ်များအတွက် လီသီယမ်ဘက်ထရီများကို မည်သို့အားသွင်းရမည်နည်း။

I. အဘယ်ကြောင့်ဆိုလာပြားများ၊ ဂရစ်ဒ်များ၊ သို့မဟုတ် ဂျင်နရေတာများမှ လီသီယမ်ဘက်ထရီများကို တိုက်ရိုက်အားမသွင်းနိုင်သနည်း။

photovoltaic စွမ်းအင်သိုလှောင်မှုစနစ်များတွင်၊ လီသီယမ်ဘက်ထရီများကို ဆိုလာပြားများ၊ ဂရစ်ကွက်များ သို့မဟုတ် ဂျင်နရေတာများမှ တိုက်ရိုက်အားသွင်းခြင်းမပြုနိုင်သောကြောင့် အဆိုပါပါဝါရင်းမြစ်များသည် ပုံမှန်အားဖြင့် ဘက်ထရီအားသွင်းရန်အတွက် မသင့်လျော်နိုင်သော အတက်အကျရှိသော ဗို့အားနှင့် လျှပ်စီးကြောင်းများကို ပေးစွမ်းနိုင်သောကြောင့်ဖြစ်သည်။ ဤသည်မှာ အဘယ်ကြောင့်နည်း။

ဗို့အားနှင့် လက်ရှိ ကိုက်ညီမှု ပြဿနာများ

ဆိုလာပြားများ- ဆိုလာပြားများသည် နေရောင်ခြည်ပြင်းအား၊ အပူချိန်နှင့် အကန့်၏ဝိသေသလက္ခဏာများနှင့် အပြောင်းအလဲရှိသော DC (တိုက်ရိုက်လျှပ်စီး) ကို ထုတ်လုပ်သည်။ ၎င်းသည် လီသီယမ်ဘက်ထရီများ၏ သီးခြားအားသွင်းလိုအပ်ချက်များနှင့် မတူညီသောဗို့အားနှင့် လက်ရှိကို ယှဉ်တွဲရန် ခက်ခဲစေပြီး အားပိုသွင်းခြင်း၊ အားပြန်သွင်းခြင်း သို့မဟုတ် ဘက်ထရီကို ပျက်စီးစေနိုင်သည်။ ထို့ကြောင့်၊ ဆိုလာပြားများသည် ဘက်ထရီအားသွင်းရန်အတွက် ဗို့အားနှင့် လျှပ်စီးကြောင်းကို ထိန်းညှိရန် အားသွင်းကိရိယာ သို့မဟုတ် အင်ဗာတာ လိုအပ်ပါသည်။

ဇယားကွက်- လစ်သီယမ်ဘက်ထရီများသည် ပုံမှန်အားဖြင့် DC လိုအပ်သော်လည်း၊ ဂရစ်ဒ်သည် AC (လျှို့ဝှက်လျှပ်စီးကြောင်း) ကို ထောက်ပံ့ပေးသည်။ ဂရစ်ကိုဘက်ထရီနှင့် တိုက်ရိုက်ချိတ်ဆက်ခြင်းသည် ထိရောက်မှုအားနည်းခြင်း သို့မဟုတ် ပျက်စီးခြင်းသို့ ဦးတည်သွားစေနိုင်သည်။ ၎င်းကိုဖြေရှင်းရန်၊ ဘက်ထရီအား မှန်ကန်စွာအားသွင်းနိုင်စေရန် AC သို့ DC သို့ပြောင်းရန် အင်ဗာတာများကို အသုံးပြုပါသည်။

ဂျင်နရေတာ- ဂရစ်ကဲ့သို့ပင်၊ ဂျင်နရေတာများသည် အထူးသဖြင့် ဝန်များပြောင်းလဲခြင်းဖြင့် အတက်အကျရှိနိုင်သည့် AC ကိုလည်း ထုတ်လုပ်သည်။ ထို့ကြောင့်၊ လီသီယမ်ဘက်ထရီအားမသွင်းမီ AC အား တည်ငြိမ်သော DC အဖြစ်သို့ပြောင်းလဲရန် ဂျင်နရေတာများ တပ်ဆင်ထားရန် လိုအပ်ပါသည်။

အားသွင်းစီမံခန့်ခွဲမှု လိုအပ်ချက်

အားသွင်းခြင်းလုပ်ငန်းစဉ်- လီသီယမ်ဘက်ထရီများသည် ဘေးကင်းရန်နှင့် အသက်ရှည်စေရန်အတွက် ဆက်တိုက်လက်ရှိ (CC) နှင့် Constant Voltage (CV) အားသွင်းနည်းလမ်းများအပါအဝင် တိကျသောအားသွင်းပရိုတိုကောများ လိုအပ်သည်။ အားပိုသွင်းခြင်း၊ အပူလွန်ကဲခြင်း သို့မဟုတ် အားမသွင်းခြင်းသည် ဘက်ထရီပျက်စီးမှုကို ဖြစ်စေနိုင်သည်။

အားသွင်းထိန်းချုပ်ကိရိယာများ- ဤစက်ပစ္စည်းများသည် အားသွင်းလျှပ်စီးကြောင်းနှင့် ဗို့အားအား ကန့်သတ်ချက်များအတွင်း လုံခြုံစွာသိမ်းဆည်းထားရန်၊ အားပိုဝင်ခြင်း သို့မဟုတ် နက်ရှိုင်းစွာထုတ်လွှတ်ခြင်းကို ကာကွယ်ပေးကာ ဘက်ထရီ၏သက်တမ်းကို သက်တမ်းတိုးကြောင်း သေချာစေပါသည်။

ဘက်ထရီစီမံခန့်ခွဲမှုစနစ်များ (BMS)- BMS သည် ဗို့အား၊ အပူချိန်နှင့် အားသွင်းမှုအခြေအနေ (SOC) အပါအဝင် ဘက်ထရီကျန်းမာရေးကို စောင့်ကြည့်စစ်ဆေးသည်)၊ အားသွင်းစဉ်အတွင်း ဘက်ထရီအား ဘေးကင်းစွာနှင့် ထိရောက်စွာလည်ပတ်ကြောင်း သေချာစေသည်။

ဘေးအန္တရာယ်ကင်းရှင်းရေးဆိုင်ရာ စိုးရိမ်မှုများသည် ဆိုလာပြားများ၊ ဇယားကွက်များ သို့မဟုတ် မီးစက်များကို လစ်သီယမ်ဘက်ထရီများနှင့် တိုက်ရိုက်ချိတ်ဆက်ခြင်းသည် ဘေးကင်းရေးအန္တရာယ်များကို အမျိုးမျိုးဖြစ်စေနိုင်သည်-

အပိုအားသွင်းခြင်း- အလွန်အကျွံလျှပ်စီးကြောင်း သို့မဟုတ် ဗို့အားသည် ဘက်ထရီ၏အတွင်းပိုင်းဖွဲ့စည်းပုံကို ပျက်စီးစေပြီး မီးလောင်မှု သို့မဟုတ် ပေါက်ကွဲခြင်းတို့ကို ဖြစ်စေနိုင်သည်။

နက်ရှိုင်းစွာ စွန့်ထုတ်ခြင်း- အားသွင်းလျှပ်စစ် မလုံလောက်ပါက အားသွင်းမှုအား လျော့နည်းစေကာ ဘက်ထရီ၏ သက်တမ်းကို တိုစေနိုင်သည်။

ဘက်ထရီ ပျက်စီးခြင်း- သင့်လျော်သော ဗို့အားနှင့် လက်ရှိ စည်းမျဉ်းများ မရှိဘဲ၊ ဘက်ထရီ၏ ဓာတုဖွဲ့စည်းပုံအား ထိခိုက်ပျက်စီးစေပြီး ပြီးပြည့်စုံသော ချို့ယွင်းမှုကို ဖြစ်စေနိုင်သည်။

အင်ဗာတာများ၊ အားသွင်းကိရိယာများနှင့် BMS ကဲ့သို့သော အထူးပြုအားသွင်းကိရိယာများသည် ဘက်ထရီကို အကာအကွယ်ပေးရုံသာမက အားသွင်းမှုစွမ်းဆောင်ရည်ကိုလည်း မြှင့်တင်ပေးပါသည်။ ဤစက်ပစ္စည်းများသည် ဆိုလာပြားများမှ ထုတ်ပေးသော စွမ်းအင်ကို ဘက်ထရီထဲတွင် ထိရောက်စွာ သိမ်းဆည်းထားကြောင်း သေချာစေသည်။

MPPT (အမြင့်ဆုံးပါဝါပွိုင့်ခြေရာခံခြင်း)- ဤနည်းပညာသည် ဖြစ်နိုင်ချေအမြင့်ဆုံးထိရောက်မှုရရှိရန် အားသွင်းခြင်းကို ချိန်ညှိကာ ဆိုလာပြားများ၏ စွမ်းဆောင်ရည်ကို အကောင်းဆုံးဖြစ်အောင် လုပ်ဆောင်ပေးပါသည်။

တည်ငြိမ်သော DC လျှပ်စီးကြောင်း- ဘက်ထရီကို ပျက်စီးစေမည့် အတက်အကျများကို ရှောင်ရှားရန် ဂရစ်နှင့် ဂျင်နရေတာ နှစ်ခုစလုံးသည် တည်ငြိမ်သော DC သို့ ပြောင်းလဲရန် လိုအပ်သည်။

II စွမ်းအင်သိုလှောင်သည့်ဘက်ထရီများကို အားသွင်းရန် မည်သည့်စက်များကို သုံးနိုင်သနည်း။

ဆိုလာစနစ်များတွင် အသုံးပြုသည့် စွမ်းအင်သိုလှောင်သည့်ဘက်ထရီများကို ပုံမှန်အားဖြင့် အထူးပြုစက်ပစ္စည်းများကို အသုံးပြု၍ အားသွင်းပါသည်။ ဤသည်မှာ အဓိကအမျိုးအစားများဖြစ်သည်-

ဆိုလာ အင်ဗာတာများ− နေရောင်ခြည်စွမ်းအင်သုံးစနစ်ရှိ ပင်မကိရိယာ၊ ၎င်းသည် ဆိုလာပြားများမှ ထုတ်ပေးသော DC ပါဝါအား AC အဖြစ်သို့ ပြောင်းလဲပေးသည်။ PV အင်ဗာတာများစွာသည် စွမ်းအင်သိုလှောင်မှုဘက်ထရီသို့ နေရောင်ခြည်စွမ်းအင်အဖြစ်သို့ ပြောင်းလဲခြင်းနှင့် သိုလှောင်မှုတို့ကို လုပ်ဆောင်ပေးသည့် ပါ၀င်သော အားသွင်းစီမံခန့်ခွဲမှုလုပ်ဆောင်ချက်များပါရှိသည်။

အားသွင်းထိန်းချုပ်ကိရိယာများ- ဤစက်ပစ္စည်းများသည် ဆိုလာပြားများနှင့် စွမ်းအင်သိုလှောင်သည့်ဘက်ထရီများကြားရှိ ဗို့အားနှင့် လျှပ်စီးကြောင်းများကို ထိန်းညှိပေးကာ ဘက်ထရီအား မှန်ကန်သောနှုန်းဖြင့် အားသွင်းထားကြောင်း သေချာစေပါသည်။ ၎င်းတို့သည် ဘက်ထရီသက်တမ်းကိုတိုစေသော အားပိုသွင်းခြင်း သို့မဟုတ် အားမသွင်းခြင်းမှ ကာကွယ်ရန်အတွက် မရှိမဖြစ်လိုအပ်ပါသည်။ အားသွင်းထိန်းချုပ်ကိရိယာများသည် MPPT နှင့် PWM အမျိုးအစားနှစ်မျိုးရှိသည်။

ဟိုက်ဘရစ် အင်ဗာတာများ- ဤအင်ဗာတာများသည် ဂရစ်၊ ဆိုလာပြားများနှင့် သိုလှောင်မှုဘက်ထရီများကြားတွင် စွမ်းအင်စီးဆင်းမှုကို စီမံခန့်ခွဲသည်။ Hybrid အင်ဗာတာများသည် နေရောင်တောက်ပနေချိန်တွင် သိုလှောင်မှုဘက်ထရီအား အကောင်းဆုံးအားသွင်းထားကြောင်း သေချာစေရန် စွမ်းအင်ရင်းမြစ်များကြား ချောမွေ့စွာပြောင်းနိုင်ကာ လိုအပ်သည့်အခါတွင် ဂရစ်ကို အသုံးပြုပါသည်။

III နေကောင်းလား။ Lithium ဘက်ထရီများ အင်ဗာတာများမှတစ်ဆင့် အားသွင်းပါသလား။

နေရောင်ခြည်စွမ်းအင် သိုလှောင်မှုစနစ်တွင် ဘက်ထရီစီမံခန့်ခွဲမှုစနစ် (BMS) နှင့် ဆက်သွယ်သည့် အင်ဗာတာများမှ လီသီယမ်ဘက်ထရီများကို အားသွင်းပါသည်။ ဤ အပြန်အလှန်တုံ့ပြန်မှုသည် အားသွင်းခြင်းအား လုံခြုံ၊ ထိရောက်ပြီး ဘက်ထရီ၏ လိုအပ်ချက်များနှင့်အညီ အံဝင်ခွင်ကျဖြစ်စေကြောင်း သေချာစေသည်။

အင်ဗာတာနှင့် ဘက်ထရီဆက်သွယ်ရေး

ခေတ်မီစနစ်များသည် RS485 သို့မဟုတ် CAN ကဲ့သို့သော ပရိုတိုကောများမှတစ်ဆင့် BMS နှင့် အင်ဗာတာကြား ဆက်သွယ်မှုကို ခွင့်ပြုသည်။ ၎င်းသည် ဘက်ထရီ SOC (အားသွင်းမှုအခြေအနေ)၊ ဗို့အားနှင့် အပူချိန်တို့ကို အကောင်းဆုံးအားသွင်းရန်အတွက် စောင့်ကြည့်ပြီး ချိန်ညှိထားကြောင်း သေချာစေပါသည်။

အင်ဗာတာသည် ဘက်ထရီ၏ အခြေအနေကို ဆုံးဖြတ်ရန် BMS ကို မေးမြန်းပြီး အချက်အလက်များအပေါ် အခြေခံ၍ ၎င်းသည် အားသွင်းလျှပ်စစ်နှင့် ဗို့အားကို ချိန်ညှိပေးကာ အားပိုသွင်းခြင်း သို့မဟုတ် အပူလွန်ခြင်းအန္တရာယ်ကို လျှော့ချပေးသည်။

ဆက်သွယ်မှုနှင့်အတူ အင်ဗာတာအားသွင်းခြင်းလုပ်ငန်းစဉ်

အင်ဗာတာသည် ဘက်ထရီ၏လက်ရှိဗို့အားနှင့် SOC အကြောင်း BMS မှဒေတာများကို ဦးစွာစုဆောင်းသည်။

၎င်းသည် ဘက်ထရီအားပြည့်ခါနီးတွင် အားသွင်းခြင်းအား ချိန်ညှိပေးပြီး ဆက်တိုက်ဗို့အားမုဒ်ကို ထိန်းသိမ်းပေးသည်။

အပူချိန်ထိန်းချုပ်ရန်လည်း အရေးကြီးပြီး ဘက်ထရီပူလာပါက BMS သည် အပူလွန်ကဲခြင်းမှ ကာကွယ်ရန် အားသွင်းပါဝါကို လျှော့ချရန် အင်ဗာတာအား သတိပေးမည်ဖြစ်သည်။

ဆက်သွယ်မှုမရှိဘဲ- အန္တရာယ်များနှင့် အားနည်းချက်များ အင်ဗာတာနှင့် BMS မဆက်သွယ်ပါက၊ အင်ဗာတာသည် ကြိုတင်သတ်မှတ်အားသွင်းခြင်းဘောင်များကို အားကိုးရပါမည်။ ၎င်းသည် ငွေပိုသွင်းခြင်း သို့မဟုတ် အားပိုသွင်းခြင်းကဲ့သို့ စွမ်းဆောင်ရည် ချို့တဲ့ခြင်း သို့မဟုတ် အန္တရာယ်များ ဖြစ်စေနိုင်သည်-

ဘက်ထရီမှအချိန်နှင့်တစ်ပြေးညီဒေတာအပေါ်အခြေခံ၍ အင်ဗာတာသည် ၎င်း၏အားသွင်းနည်းဗျူဟာကို ချိန်ညှိ၍မရပါ။

BMS မှ အပူချိန်ဒေတာမရှိပါက အင်ဗာတာသည် ဘက်ထရီအပူလွန်ကဲနေသော်လည်း ပျက်စီးမှုအန္တရာယ်ကို ဆက်လက်အားသွင်းနိုင်သည်။

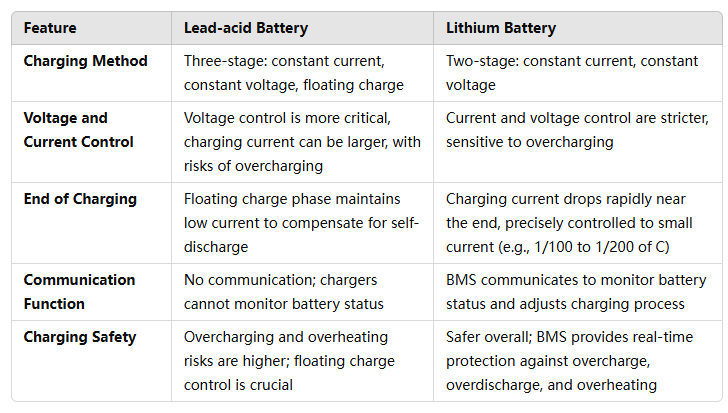

IV အားသွင်းနည်းဗျူဟာများသည် လီသီယမ်ဘက်ထရီနှင့် ခဲအက်ဆစ်ဘက်ထရီများအကြား မည်သို့ကွာခြားပါသနည်း။

လစ်သီယမ်နှင့် ခဲအက်ဆစ်ဘက်ထရီများသည် ၎င်းတို့၏ ကွဲပြားသောလက္ခဏာများကြောင့် အားသွင်းနည်းဗျူဟာများ ကွဲပြားပါသည်။

အားသွင်းခြင်းလုပ်ငန်းစဉ်-

ခဲ-အက်ဆစ်ဘက်ထရီများ- ပုံမှန်အားဖြင့် အဆင့်သုံးဆင့် အားသွင်းခြင်းလုပ်ငန်းစဉ်ကို အသုံးပြုသည်-

Constant Current (ပုံသေလျှပ်စီးကြောင်းဖြင့် အားသွင်းခြင်း)၊

Constant Voltage (လျှပ်စီးကြောင်းလျော့နည်းသွားသည့် ပုံသေဗို့အားဖြင့် အားသွင်းခြင်း)၊

Float (မိမိကိုယ်ကို စွန့်ထုတ်ခြင်းကို တန်ပြန်ရန်အတွက် အောက်အဆင့်တွင် ဗို့အားကို ထိန်းသိမ်းခြင်း)။

လီသီယမ်ဘက်ထရီများ- ပါဝင်သည့် အဆင့်နှစ်ဆင့် အားသွင်းလုပ်ငန်းစဉ်ကို အသုံးပြုပါ-

Constant Current (CC)- ဘက်ထရီဗို့အား ကန့်သတ်ချက်မပြည့်မချင်း ပုံသေလျှပ်စီးကြောင်း။

Constant Voltage (CV) : ဗို့အားကန့်သတ်ချက် နီးကပ်လာသည်နှင့်၊ ဘက်ထရီအားအပြည့်ရောက်သည်နှင့်အမျှ လက်ရှိ ကျဆင်းသွားသည်။

ဗို့အားနှင့် လက်ရှိထိန်းချုပ်မှု-

Lead-Acid- အားပိုသွင်းခြင်းသည် ဓာတ်ငွေ့ထုတ်လွှတ်မှုနှင့် ဘက်ထရီသက်တမ်းကို လျှော့ချနိုင်သောကြောင့် ဗို့အားကို ဂရုတစိုက် စီမံခန့်ခွဲရန် လိုအပ်ပါသည်။

လီသီယမ်- ဤဘက်ထရီများသည် ပုံမှန်အားဖြင့် ဆဲလ်တစ်ခုလျှင် ဗို့အားပိုမိုမြင့်မားသည် (ဆဲလ်တစ်ခုလျှင် 4.2V ဝန်းကျင်) ရှိပြီး အားပိုမသွင်းစေရန် တိကျသောဗို့အားထိန်းချုပ်မှု လိုအပ်ပါသည်။

အားသွင်းမြန်နှုန်းနှင့် စွမ်းဆောင်ရည်-

Lead-Acid ဘက်ထရီများသည် လီသီယမ်ဘက်ထရီများကဲ့သို့ မြင့်မားသော အားသွင်းရေစီးကြောင်းများကို ထိရောက်စွာ မကိုင်တွယ်နိုင်ပါ။

လီသီယမ်ဘက်ထရီများသည် အားသွင်းရန်ပိုမိုမြန်ဆန်ပြီး စွမ်းအင်ပိုမိုသိပ်သည်းသောကြောင့် ၎င်းတို့သည် ပိုမိုသေးငယ်သောနေရာများတွင် ပါဝါပိုထုတ်နိုင်သော်လည်း ဘေးကင်းစေရန်အတွက် ပိုမိုအဆင့်မြင့်သော အားသွင်းစီမံခန့်ခွဲမှုစနစ်များ (BMS ကဲ့သို့သော) လိုအပ်ပါသည်။

နိဂုံး

photovoltaic စွမ်းအင်သိုလှောင်မှုစနစ်တွင် လီသီယမ်ဘက်ထရီများကို အားသွင်းရာတွင် အထူးပြုကိရိယာနှင့် နည်းလမ်းများ လိုအပ်သည်။ ဆိုလာပြားများ၊ ဇယားကွက်များ သို့မဟုတ် မီးစက်များမှ တိုက်ရိုက်အားသွင်းခြင်းသည် ဗို့အားနှင့် လျှပ်စီးကြောင်း မကိုက်ညီသောကြောင့် ထိရောက်မှုမရှိ၍ ပျက်စီးနိုင်ချေရှိသည်။ ယင်းအစား၊ အင်ဗာတာများ၊ အားသွင်းကိရိယာများနှင့် BMS ကဲ့သို့သော စက်ပစ္စည်းများသည် လီသီယမ်ဘက်ထရီများကို ထိထိရောက်ရောက်နှင့် ဘေးကင်းစွာ အားသွင်းထားကြောင်း သေချာစေသည်။ ထို့အပြင်၊ လီသီယမ်ဘက်ထရီများအတွက် အားသွင်းနည်းဗျူဟာများသည် ခဲအက်ဆစ်ဘက်ထရီများနှင့် သိသိသာသာကွာခြားသောကြောင့် အကောင်းဆုံးစွမ်းဆောင်ရည်နှင့် ဘေးကင်းမှုအတွက် သင့်လျော်သောအားသွင်းကိရိယာများကို အသုံးပြုရန် လိုအပ်ပါသည်။
